Framställandet av Ardrekistans 3D-kopia
Användning av 3D-filer, referens till:
Kitzler Åhfeldt, L. 2013. 3D-scanning of Gotland Picture Stones. With supplementary material: Digital catalogue of 3D data, Journal of Nordic archaeological science, JONAS 18, pp.55-65. Dessutom till webbsidan http://3ddata.raa.se
© Laila Kitzler Åhfeldt
Kopian av Ardrekistan har, utöver ideella insatser, finansierats av:
- Ardre socken förening (Kyrkliga syföreningen)
- DBW (De badande vännerna)
- Gotlands Hembygdsförening
- madCAM
- Sparbanksstiftelsen Alfa/Swedbank
Kortfattat beskrivning av hur kopian har tillverkats:
- 3D-filer som finns tillgängliga på Riksantikvarieämbetets hemsida
https://www.raa.se/kulturarv/runor-och-runstenar/projekt-om-runor/runristandets-dynamik/3d-data-for-gotlandska-bildstenar/ - Digital hantering i det världsledande 3D-designprogrammet Rhinoceros (kostar ca 10 000 kr):
klippt 3D-filerna till 97 delar 10×10 cm
stängt alla kantytor

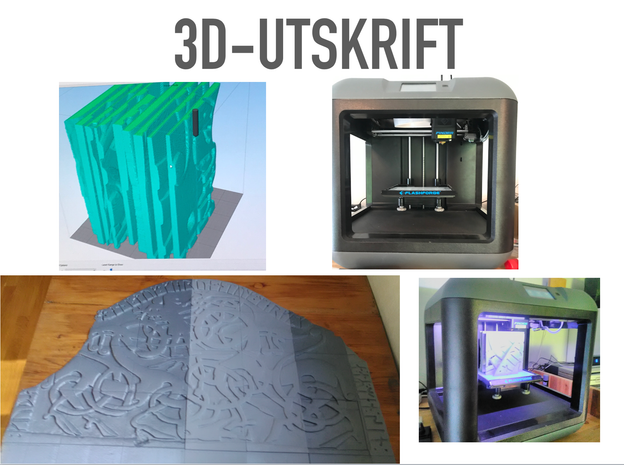

monterat ihop cirka 10 delar stående per utskriftsfil - 3D-utskrift med Simplify3D i PLA (bioplastmaterial av majsstärkelse) med standard-3D-skrivare som kostar ca 10 000 kr. Materialkostnad ca 4 000 kr.

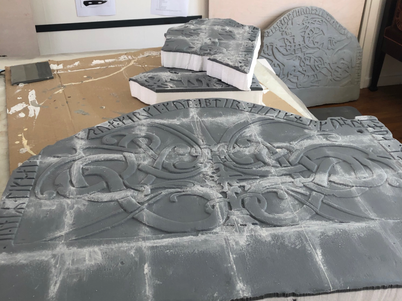

Tidsåtgång för skrivaren: 30 timmar per omgång med 10 delar, totalt fick skrivaren arbeta en månad dygnet runt - Delarna limmades på en frigolitskiva per sida
- Sidorna slipades och målades med sandfärgad äggoljetempera för att göra kopian så lik originalet som möjligt
- En långsidas nedsänkta profildelar målades med röd järnmönja, se Bemålning
- Bordet har smitts och ytbehandlats med tjära från sojden i Ardre som bränts in 3 gånger med gasbrännare
Skivan är tillverkad av Ardrefuru som täcks med strandgrus - Informationsskylt (A4-storlek) med sammanfattande information samt QR-kod som länk till fördjupad digital information
- Montering med träram och stödribbor. Allt synligt trä målades.
- Belysning (ännu inte gjord)
Punkt 1-4 har utförts av Joakim Möller, madCAM
Punkt 5-6 av Katarina Söderdahl
Punkt 7 av Bengt Botvalde (bordssmidet, tjärbränningen) och Joel Rickardsson (skivan)
Punkt 8 av Andreas Oxenstierna med skyltutskrift av Skyltmax
Punkt 9 av Ove Andersson (snickeri) och Anneli Oxenstierna (målning)
